Sa one-stop service ng equipment steel structure welding, paano makontrol ang welding deformation at residual stress?
Sa one-stop service ng equipment steel structure welding , ang pagkontrol sa welding deformation at residual stress ay ang pangunahing link upang matiyak ang kalidad ng produkto, na direktang nakakaapekto sa dimensional na katumpakan, kapasidad ng tindig at buhay ng serbisyo ng istraktura. Nangangailangan ito ng ganap na kontrol sa proseso mula sa pag-optimize ng disenyo, kontrol sa proseso, mga teknikal na paraan hanggang sa inspeksyon ng kalidad, na sinamahan ng mga advanced na kagamitan at propesyonal na karanasan upang makamit ang tumpak na pamamahala ng proseso ng hinang.
1. Kontrol sa pinagmulan sa yugto ng disenyo
Ang link sa disenyo ay ang unang linya ng depensa upang maiwasan ang welding deformation at natitirang stress. Ang pang-agham na disenyo ng istruktura ay maaaring makabuluhang bawasan ang paglitaw ng mga depekto sa hinang.

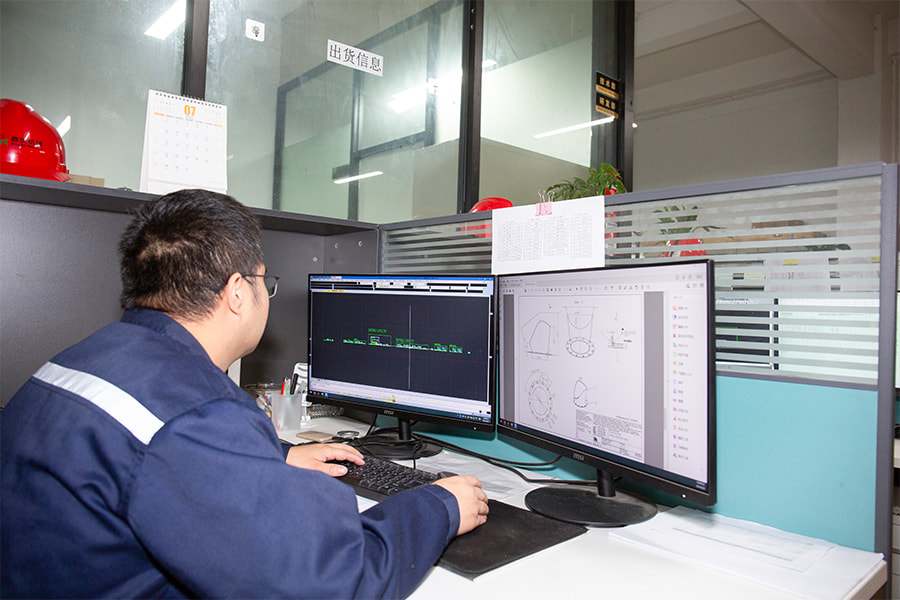

Makatwirang structural layout: Kapag nagdidisenyo ng mga guhit, iwasan ang labis na konsentrasyon o intersection ng mga welds, at subukang gumamit ng simetriko na mga istraktura upang gawing pantay na distributed ang init ng welding. Halimbawa, para sa malalaking kagamitan na mga istruktura ng bakal, ang mga kumplikadong bahagi ay maaaring mabulok sa maliliit na yunit, at ang pangkalahatang pagpapapangit ay maaaring mabawasan sa pamamagitan ng hakbang-hakbang na hinang. Ang Jiaxing Dingshi Machinery Manufacturing Co., Ltd ay mayroong 20 propesyonal na factory technical designer na may malakas na kakayahan sa conversion ng disenyo ng pagguhit. Maaari nilang pagsamahin ang mga pangangailangan ng customer sa yugto ng disenyo, i-optimize ang layout ng weld, at bawasan ang mga panganib sa deformation mula sa pinagmulan.
I-optimize ang weld form at size: Piliin ang naaangkop na weld form (tulad ng fillet weld, butt weld) at kontrolin ang weld size. Sa ilalim ng premise ng pagtugon sa mga kinakailangan sa lakas, iwasan ang hindi kinakailangang makapal na mga welds, dahil ang mas maraming weld metal filling, mas malaki ang init at stress na nabuo sa panahon ng hinang, at mas seryoso ang pagpapapangit. Tumpak na kalkulahin ng teknikal na koponan ang mga parameter ng weld ayon sa mga katangian ng materyal at mga kondisyon ng stress upang balansehin ang kontrol ng lakas at pagpapapangit.
Ireserba ang reverse deformation amount: Ayon sa karanasan o simulation analysis, ang halaga ng deformation sa tapat na direksyon ay paunang itinakda sa panahon ng pagpoproseso ng bahagi upang mabawi ang deformation pagkatapos ng welding. Halimbawa, para sa baluktot na pagpapapangit na maaaring mangyari pagkatapos ng hinang, ang bahagi ay pre-baluktot sa tapat na direksyon sa isang tiyak na anggulo sa panahon ng pagputol o baluktot na yugto upang matiyak na ang sukat ay nakakatugon sa mga kinakailangan pagkatapos ng hinang.
2. Pagpili ng materyal at pretreatment
Ang mga katangian ng materyal at ang kalidad ng pretreatment ay direktang nakakaapekto sa pamamahagi ng stress at antas ng pagpapapangit sa panahon ng hinang.
Pumili ng mga low-stress na materyales: Bigyan ng priyoridad ang mga bakal na may mahusay na pagganap ng welding, tulad ng low-carbon steel o low-alloy steel. Ang mga materyales na ito ay may maliit na welding heat-affected zone at isang mababang hardening tendency, na maaaring mabawasan ang pagbuo ng welding stress. Sa proseso ng pagpili ng materyal, nagbibigay kami ng mga propesyonal na rekomendasyon sa materyal batay sa mga pangangailangan ng customer at mga katangian ng proyekto upang matiyak ang kakayahang umangkop sa materyal.
Mahigpit na pretreatment ng materyal: Bago magwelding, ang bakal ay pinapatag, kinakalawang, at pinapawi ang stress. Halimbawa, ang oxide scale at kalawang sa ibabaw ng bakal ay inalis ng isang shot blasting machine upang matiyak ang kalidad ng welding; para sa makapal na mga plato o materyales na may panloob na diin sa panahon ng rolling, pagsusubo ay maaaring isagawa upang maalis ang panloob na stress at maiwasan ang pagpapapangit na dulot ng stress superposition sa panahon ng hinang.
3. Tumpak na kontrol ng mga parameter ng proseso ng hinang
Ang mga parameter ng proseso sa proseso ng welding ay ang susi sa pagkontrol ng deformation at stress, at kailangang tumpak na itakda ayon sa materyal, laki ng bahagi, at anyo ng weld.
Pagpili ng pinagmumulan ng init at kontrol ng enerhiya: Ang iba't ibang paraan ng welding (tulad ng arc welding, submerged arc welding, at laser welding) ay bumubuo ng iba't ibang heat concentration at input energy. Para sa manipis na mga plato o madaling ma-deform na mga bahagi, ang laser welding ay maaaring gamitin upang bawasan ang heat-affected zone sa pamamagitan ng pag-concentrate sa pinagmumulan ng init; para sa makapal na plate welding, multi-layer at multi-pass welding ay ginagamit upang kontrolin ang init input ng bawat layer ng welding upang maiwasan ang pagpapapangit na dulot ng labis na solong pag-init.
Pag-optimize ng pagkakasunud-sunod ng welding: Ang isang makatwirang pagkakasunud-sunod ng welding ay maaaring epektibong maghiwa-hiwalay ng stress at mabawasan ang pagpapapangit. Halimbawa, para sa simetriko na mga istraktura, ang simetriko na paraan ng hinang ay ginagamit upang halili na hinang mula sa gitna hanggang sa magkabilang panig upang balansehin ang mga puwersa sa magkabilang panig ng bahagi; para sa mga kumplikadong bahagi, ang mga welds na may malaking pag-urong ay unang hinangin, at pagkatapos ay ang mga welds na may maliit na pag-urong ay hinangin upang unti-unting ilabas ang stress. Ang Jiaxing Dingshi Machinery Manufacturing Co., Ltd ay mayroong 60 sertipikadong welder, kung saan 6 na pinuno ng koponan ang may higit sa 8 taong karanasan at maaaring bumalangkas ng pinakamainam na pagkakasunud-sunod ng welding ayon sa mga katangian ng mga bahagi upang matiyak ang standardisasyon ng pagpapatupad ng proseso.
Pagtutugma ng bilis ng hinang sa kasalukuyang at boltahe: Ang masyadong mabilis na bilis ng hinang ay hahantong sa hindi sapat na pagtagos, habang ang masyadong mabagal ay magpapataas ng input ng init; masyadong mataas na kasalukuyang at boltahe ay madaling maging sanhi ng spatter at burn-through, habang masyadong mababa ang kasalukuyang at boltahe ay gagawing hindi matatag ang hinang. Tutukuyin ng technical team ang pinakamahusay na mga parameter sa pamamagitan ng trial welding, at mahigpit na ipapatupad ng mga welder ang mga ito sa aktwal na welding, habang ginagamit ang digital control system ng welding equipment upang makamit ang matatag na output ng mga parameter.
4. Makatwirang paggamit ng mga fixtures
Ang kabit ay isang mahalagang pantulong na paraan upang makontrol ang welding deformation. Pinipigilan nito ang libreng pagpapapangit sa panahon ng hinang sa pamamagitan ng puwersahang pag-aayos ng posisyon ng bahagi.
Matibay na paraan ng pag-aayos: Gumamit ng kabit, clamp o matibay na suporta upang maayos na ayusin ang bahagi sa panahon ng hinang, at alisin ito pagkatapos makumpleto ang hinang at palamig sa isang tiyak na temperatura. Ang pamamaraang ito ay angkop para sa manipis na mga plato o mga bahagi na may mahinang tigas, at maaaring epektibong makontrol ang angular na pagpapapangit at baluktot na pagpapapangit. Ang Jiaxing Dingshi Machinery Manufacturing Co., Ltd ay mayroong 25 crane at isang malaking espasyo sa produksyon upang matugunan ang mga pangangailangan sa pagtayo ng tool ng malalaking bahagi at matiyak ang katatagan ng pag-install ng fixture.
Espesyal na disenyo ng jig: Para sa istrukturang bakal ng hindi karaniwang customized na kagamitan, ang isang espesyal na jig ay idinisenyo upang tumpak na iposisyon ang bahagi ayon sa hugis upang matiyak na ang relatibong posisyon ng bawat bahagi ay nananatiling hindi nagbabago sa panahon ng hinang. Halimbawa, para sa mga bahagi ng frame, ang isang jig na binubuo ng mga positioning pin at baffle ay ginagamit upang matiyak ang verticality at katumpakan ng spacing ng bawat rod.
5. Post-weld stress relief at correction treatment
Kahit na ang mga hakbang sa pagkontrol ay ginawa sa panahon ng proseso ng hinang, maaaring mayroon pa ring natitirang stress at bahagyang pagpapapangit, na kailangang higit pang alisin at itama sa pamamagitan ng post-weld treatment.
Paraan ng paggamot sa init: Magsagawa ng pangkalahatan o bahagyang paggamot sa init (tulad ng pagsusubo) sa mga welded na bahagi, init ang mga bahagi sa isang tiyak na temperatura (karaniwan ay 600-650 ℃), panatilihing mainit ang mga ito sa loob ng ilang panahon, at pagkatapos ay dahan-dahang palamig ang mga ito upang mapawi ang stress sa loob ng materyal. Ang curing room (70 square meters) ay maaaring gamitin para sa heat treatment ng maliliit na bahagi. Para sa malalaking bahagi, maaaring gamitin ang lokal na pagpainit ng apoy upang alisin ang lokal na stress sa pamamagitan ng pagkontrol sa temperatura at saklaw ng pag-init.
Paraan ng mekanikal na pagwawasto: Para sa maliliit na pagpapapangit na dulot ng hinang, ang mekanikal na puwersa ay ginagamit para sa pagwawasto. Halimbawa, ang isang bending machine ay ginagamit upang baligtarin ang baluktot at deformed na mga bahagi, o ang isang leveling device ay ginagamit upang i-level ang manipis na plato. Ang 4-meter at 6-meter gantry machining center nito ay maaari ding tumulong sa high-precision mechanical correction upang matiyak na ang sukat ng bahagi ay nakakatugon sa pamantayan.
Vibration aging treatment: Ang pana-panahong vibration ay inilalapat sa mga bahagi sa pamamagitan ng vibration equipment upang unti-unting palabasin ang panloob na stress, na angkop para sa malalaki o kumplikadong mga istraktura. Ang pamamaraang ito ay may mababang pagkonsumo ng enerhiya, mataas na kahusayan, at hindi magiging sanhi ng thermal damage sa mga bahagi. Ang naaangkop na paraan ng paggamot sa pagtanda ay maaaring mapili ayon sa mga katangian ng mga bahagi.
6. Inspeksyon ng kalidad at pag-optimize ng feedback
Sa pamamagitan ng mahigpit na inspeksyon sa kalidad, ang mga problema sa pagpapapangit at stress ay natuklasan sa oras at ibinalik sa mga nakaraang link para sa patuloy na pag-optimize.
Deformation detection: Pagkatapos makumpleto ang welding, ang mga high-precision na kagamitan tulad ng laser diameter gauge at kabuuang istasyon ay ginagamit upang sukatin ang dimensional deviation ng mga bahagi upang matukoy kung ito ay nasa loob ng pinapayagang hanay. Para sa mga sangkap na wala sa pagpapaubaya, sinusuri ang sanhi ng pagpapapangit at isinasagawa ang pangalawang pagwawasto.
Stress detection: Ang non-destructive testing technology (gaya ng X-ray stress analyzer) ay ginagamit para makita ang natitirang stress distribution sa loob ng component para masuri kung ang stress level ay nakakatugon sa mga kinakailangan sa disenyo. Kung malubha ang konsentrasyon ng stress, kailangan ang pangalawang paggamot sa pag-alis ng stress.
Mekanismo ng patuloy na pagpapabuti: Sa pamamagitan ng sertipikasyon ng sistema ng pamamahala ng kalidad, isang kumpletong sistema ng traceability ng kalidad ay naitatag upang i-archive ang data ng pagpapapangit at mga parameter ng proseso ng bawat hinang. Regular na sinusuri at ibinubuod ng technical team, ino-optimize ang plano ng proseso, at patuloy na pinapahusay ang kakayahan sa pagkontrol ng deformation.
