Paano ma-optimize ng mga tagagawa ng mga bahagi ng istruktura ng bakal na maaaring i-customize para sa iba't ibang hanay ng kagamitan ang disenyo ng istruktura ng mga bahagi ng istraktura ng bakal upang mapabuti ang kapasidad at magaan ang timbang?
Sa pagpapasadya at paggawa ng mga bahagi ng istruktura ng bakal para sa kumpletong hanay ng mga kagamitan , ang pag-optimize ng structural design upang sabay na mapabuti ang load-bearing capacity at makamit ang magaan ay ang pangunahing isyu ng pagbabalanse ng performance, gastos at kahusayan. Ang prosesong ito ay nangangailangan ng pagsasama-sama ng mga materyal na katangian, mekanikal na mga prinsipyo, mga proseso ng pagmamanupaktura at aktwal na mga kondisyon sa pagtatrabaho upang makamit ang layunin sa pamamagitan ng isang sistematikong diskarte sa disenyo. Ang sumusunod na detalyadong paglalarawan ng mga partikular na pamamaraan mula sa maraming dimensyon:
1. Pag-optimize batay sa mga materyal na katangian: Piliin ang tamang "pundasyon" upang makuha ang dalawang beses ang resulta sa kalahati ng pagsisikap
Ang pagpili at makatwirang aplikasyon ng mga materyales ay ang mga kinakailangan para sa structural optimization. Ang lakas, tibay, densidad at iba pang mga parameter ng iba't ibang mga bakal ay malaki ang pagkakaiba-iba, at kailangan nilang tumpak na itugma ayon sa mga kinakailangan sa pagkarga ng mga bahagi, kapaligiran sa pagtatrabaho at iba pang mga kadahilanan.
Application ng high-strength steel: Ang paggamit ng low-alloy high-strength steel na may mas mataas na yield strength (tulad ng Q355, Q460, atbp.) ay maaaring mabawasan ang kapal ng materyal sa ilalim ng parehong mga kondisyon na nagdadala ng pagkarga at direktang mabawasan ang deadweight ng istraktura. Halimbawa, ang isang load-beam beam ay orihinal na idinisenyo upang gumamit ng Q235 na bakal na may kapal na 20mm. Matapos gamitin ang bakal na Q355, ang kapal ay maaaring bawasan sa 16mm, ang timbang ay nabawasan ng 20%, at ang kapasidad ng tindig ay hindi apektado.
Pagkakaiba-iba ng pamamahagi ng mga materyales: Ayon sa mga katangian ng stress ng bawat bahagi ng istraktura, ang mga high-strength na materyales ay ginagamit sa mga high-stress na lugar at ang mga ordinaryong materyales ay ginagamit sa mga low-stress na lugar upang makamit ang "magandang bakal ang ginagamit sa talim". Halimbawa, ang mataas na lakas na bakal ay ginagamit sa mga bahagi na puro stress ng base ng kagamitan, habang ang ordinaryong carbon steel ay ginagamit sa pantulong na bahagi ng suporta, na hindi lamang masisiguro ang kabuuang lakas ngunit makokontrol din ang gastos at timbang.
Paggalugad ng mga bagong materyales: Sa mga sitwasyong may napakataas na magaan na mga kinakailangan (tulad ng mga istrukturang bakal na kagamitang pang-mobile), ang mga aluminyo na haluang metal o mga composite na materyales (gaya ng carbon fiber reinforced resin-based composite na materyales) ay maaaring gamitin sa mga bahaging hindi nagdadala ng karga upang bumuo ng hybrid na istraktura na may bakal. Gayunpaman, dapat bigyang pansin ang mga pamamaraan ng koneksyon at pagiging tugma ng iba't ibang mga materyales upang maiwasan ang pagkabigo sa istruktura dahil sa electrochemical corrosion o mismatch ng mga mekanikal na katangian.
2. Topological optimization ng structural form: paggawa ng force transmission na mas "efficient"
Ang topological optimization ay upang mahanap ang pinakamainam na anyo ng pamamahagi ng mga materyales ayon sa mga pagkarga at mga hadlang sa isang ibinigay na espasyo sa disenyo sa pamamagitan ng mga mathematical algorithm, upang makamit ang "pag-alis ng dumi at mapanatili ang kakanyahan", at matiyak ang kapasidad na nagdadala ng pagkarga habang binabawasan ang timbang.

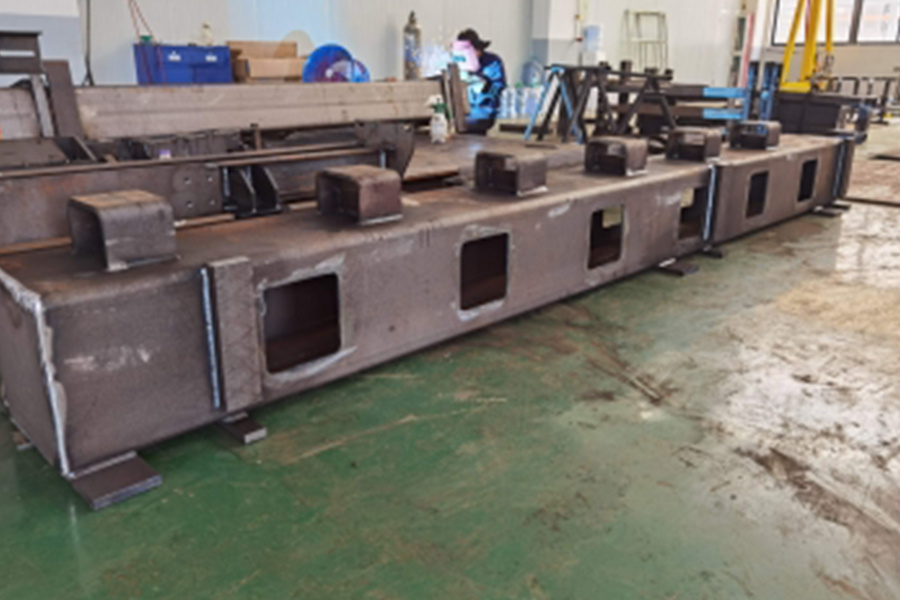

Alisin ang mga kalabisan na materyales: Gumamit ng software ng finite element analysis (FEA) upang gayahin ang estado ng stress ng istraktura, tukuyin ang "mga redundant na lugar" na may mas mababang stress at putulin ang mga ito. Halimbawa, ang tradisyonal na disenyo ng mga haligi ng kagamitan ay halos solidong istraktura. Pagkatapos ng topological optimization, maaari itong idisenyo bilang hollow lattice o thin-walled structure na may reinforcement ribs, na nagpapanatili ng sapat na materyal sa stress concentration point, binabawasan ang materyal sa non-stress area, binabawasan ang timbang ng higit sa 30%, at pinapabuti ang higpit.
Sanggunian sa bionic na istraktura: Ang mga biological na istruktura sa kalikasan (tulad ng mga pulot-pukyutan at buto ng ibon) ay may mga katangian ng "magaan at mataas na lakas", at ang kanilang mga prinsipyo ay maaaring ilapat sa disenyo ng istraktura ng bakal. Halimbawa, ang panel ng platform ng kagamitan ay idinisenyo bilang isang istraktura ng honeycomb sandwich, at ang core layer ay gumagamit ng manipis na pader na bakal, na hindi lamang binabawasan ang timbang, ngunit pinapabuti din ang pangkalahatang kapasidad na nagdadala ng pagkarga sa pamamagitan ng dispersed load effect ng istraktura ng pulot-pukyutan.
Pag-optimize ng cross-sectional na hugis: Ang geometric na hugis ng bahagi na cross-section ay may malaking epekto sa kapasidad ng tindig. Sa ilalim ng parehong cross-sectional area, ang mga sandali ng inertia at section modulus ng I-shaped, box-shaped, at circular sections ay mas malaki, at ang baluktot at torsion resistance ay mas mahusay. Halimbawa, ang drive shaft ay gumagamit ng hollow circular tube section sa halip na isang solid round steel, at ang torsion resistance ay karaniwang pareho kapag ang timbang ay nabawasan ng 50%; ang crossbeam ay gumagamit ng isang I-shaped na seksyon sa halip na isang hugis-parihaba na seksyon, at ang bending bearing capacity ay maaaring tumaas ng 40% sa ilalim ng parehong patay na timbang.
3. Pag-optimize ng mga paraan ng koneksyon: Bawasan ang "dagdag na pasanin" at pagbutihin ang pangkalahatang higpit
Ang node ng koneksyon ay ang mahinang link ng istraktura ng bakal. Ang isang hindi makatwirang paraan ng koneksyon ay magpapataas ng timbang, mabawasan ang pangkalahatang paninigas, at maging sanhi ng konsentrasyon ng stress. Ang pag-optimize ng disenyo ng koneksyon ay kailangang isaalang-alang ang lakas, magaan at pagiging posible ng konstruksiyon.
Pag-optimize ng mga welded na koneksyon: Gumamit ng tuluy-tuloy na mga weld sa halip na mga pasulput-sulpot na welds upang bawasan ang kabuuang haba ng weld habang tinitiyak ang lakas ng koneksyon; para sa makapal na plate connections, gumamit ng groove welds sa halip na fillet welds para bawasan ang weld volume at heat-affected zone, at bawasan ang karagdagang stress na dulot ng welding deformation. Bilang karagdagan, ang posisyon ng mga welds ay na-optimize sa pamamagitan ng finite element analysis upang maiwasan ang pagtatakda ng mga welds sa mga stress concentration point at pagbutihin ang node reliability.
Pinong disenyo ng mga koneksyon sa bolt: Ang mga detalye at dami ng bolt ay tumpak na kinakalkula ayon sa laki ng puwersa upang maiwasan ang bulag na paggamit ng malalaking detalye o masyadong maraming bolts. Halimbawa, ang koneksyon ng flange ng isang partikular na kagamitan ay orihinal na idinisenyo upang gumamit ng 12 M20 bolts. Pagkatapos ng pagtatasa ng puwersa, ito ay nababagay sa 8 M18 bolts, na hindi lamang nakakatugon sa mga kinakailangan sa lakas ngunit nabawasan din ang pagkonsumo ng materyal ng mga bolts at flanges.

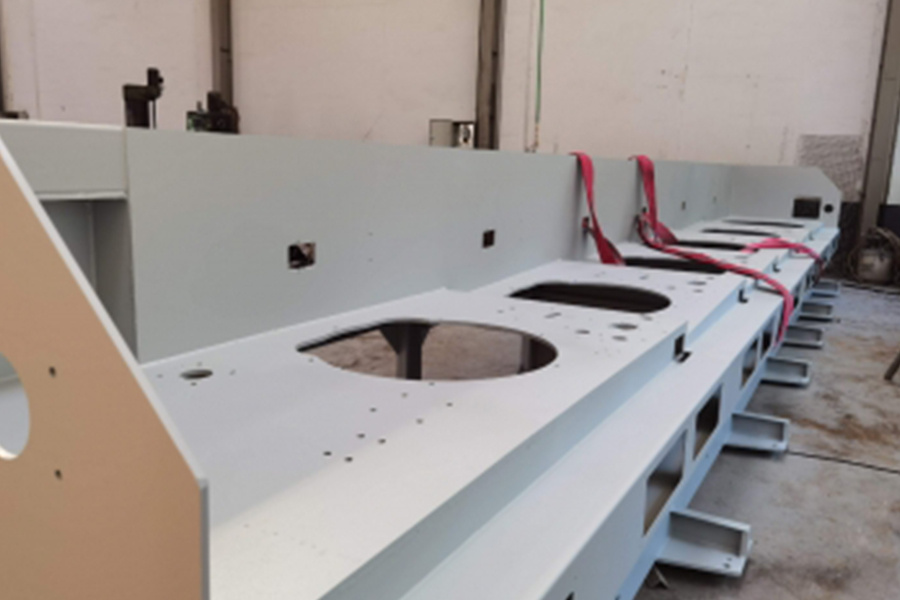

Pinagsamang proseso ng paghubog: Para sa mga kumplikadong bahagi, ang pangkalahatang baluktot, pagputol ng laser at mga proseso ng blanking ay ginagamit upang bawasan ang bilang ng pag-splice. Halimbawa, kung ang istraktura ng frame ng kagamitan ay pinagdugtong ng maraming plate na bakal, tataas ang bigat ng mga welds at connectors. Gayunpaman, sa pamamagitan ng pagbaluktot ng buong steel plate sa katawan ng frame sa pamamagitan ng isang malaking bending machine, 70% ng mga splicing point ay maaaring mabawasan, ang timbang ay maaaring mabawasan ng 15%, at ang pangkalahatang higpit ay maaaring makabuluhang mapabuti.
4. Pagpapalakas ng paninigas at katatagan: Iwasan ang "katatagan dahil sa kagaanan"
Ang magaan na disenyo ay dapat na nakabatay sa pagtiyak sa katigasan at katatagan ng istruktura, kung hindi, ang kapasidad ng tindig ay maaaring mabigo dahil sa labis na pagpapapangit o kawalang-tatag.
Makatwirang pag-aayos ng mga nagpapatibay na tadyang: Ang mga nagpapatibay na tadyang (gaya ng hugis-U at hugis-L na tadyang) ay itinatakda sa ibabaw ng mga bahaging manipis ang pader upang pahusayin ang lokal na higpit sa pamamagitan ng pagbabago ng sandali ng pagkawalang-galaw ng seksyon. Halimbawa, ang manipis na plate shell ng kagamitan ay madaling ma-deform kapag sumailalim sa pare-parehong pagkarga. Pagkatapos magdagdag ng longitudinal at transverse reinforcing ribs sa direksyon ng puwersa, ang higpit ay maaaring tumaas ng higit sa 50% kapag ang pagkonsumo ng materyal ay tumaas ng 5%.
Pag-verify at pagsasaayos ng katatagan: Para sa mga slender rods, thin-walled na mga bahagi at iba pang mga bahagi na madaling kapitan ng kawalang-tatag, ang kanilang katatagan ay kailangang ma-verify ng Euler's formula. Kung kinakailangan, idinagdag ang lateral support o ang cross-sectional na hugis ay isasaayos (tulad ng pagpapalit ng rectangular na seksyon sa isang I-shaped na seksyon) upang mapataas ang kritikal na instability load nang hindi nagdaragdag ng labis na timbang.
Makatwirang paggamit ng preload: Para sa mga bahagi ng load-bearing na konektado sa bolt, inilalapat ang naaangkop na preload upang magkasya nang mahigpit ang connector, bawasan ang relatibong deformation sa panahon ng trabaho, at mapabuti ang pangkalahatang higpit. Halimbawa, ang mga bolts ng koneksyon sa pagitan ng bearing seat at base ng kagamitan ay maaaring tumaas ang higpit ng joint surface ng 20%~30% pagkatapos ilapat ang preload.
5. Kumbinasyon ng simulation at eksperimento: Gumamit ng data upang "i-escort" ang epekto ng pag-optimize
Ang pag-optimize ng istruktura ay hindi maaaring umasa lamang sa karanasan, ngunit kailangang ma-verify sa pamamagitan ng pagsusuri ng simulation at mga pisikal na pagsubok upang matiyak ang pagiging maaasahan ng scheme ng disenyo.
Finite element simulation analysis: Sa yugto ng disenyo, ang ANSYS, ABAQUS at iba pang software ay ginagamit upang magtatag ng isang three-dimensional na modelo upang gayahin ang pamamahagi ng stress, pagpapapangit at buhay ng pagkapagod sa ilalim ng iba't ibang mga pagkarga at kondisyon sa pagtatrabaho. Ang mga parameter ng istruktura (gaya ng kapal ng pader, posisyon ng rib plate, at laki ng cross-sectional) ay inaayos sa pamamagitan ng maraming pag-ulit hanggang sa matagpuan ang punto ng balanse sa pagitan ng "magaan" at "mataas na lakas". Halimbawa, binawasan ng umiikot na braso ng welding robot ang timbang nito ng 25% at ang maximum na stress nito ng 10% pagkatapos ng 5 round ng simulation optimization, na ganap na nakakatugon sa mga kinakailangan sa paggamit.
Pag-verify ng pisikal na pagsubok: Ang static na pagsubok sa pag-load, dynamic na pagsubok sa pag-load at pagsubok sa pagkapagod ay isinasagawa sa na-optimize na prototype upang ma-verify ang aktwal na kapasidad at tibay ng pagkarga nito. Halimbawa, ang na-optimize na load-bearing beam ay nilo-load at nasubok ng isang hydraulic testing machine, at ang yield load at limit load nito ay naitala upang matiyak na hindi ito mas mababa sa pamantayan ng disenyo; ang dynamic na pagkarga sa panahon ng pagpapatakbo ng kagamitan ay ginagaya ng vibration table test upang masuri kung ang istraktura ay tumutunog o nagde-deform nang labis.
Mekanismo ng paulit-ulit na pagpapabuti: Feedback test data sa modelo ng simulation, baguhin ang mga parameter (gaya ng mga materyal na katangian, kundisyon ng hangganan), at higit pang i-optimize ang disenyo. Halimbawa, kung ang aktwal na pagpapapangit ng isang bahagi ay napag-alamang mas malaki kaysa sa resulta ng simulation sa panahon ng pagsubok, kinakailangang suriing muli kung ang mga hadlang ng modelo ay naaayon sa aktwal na sitwasyon at ayusin ang disenyo ng istruktura.
6. Pakikipagtulungan sa pagitan ng proseso at disenyo: Gawing mas mahusay ang disenyo
Kailangang isaalang-alang ng pag-optimize ng istruktura ang pagiging posible ng proseso ng pagmamanupaktura, kung hindi, kahit na ang pinakamahusay na disenyo ay mahirap makamit. Kailangang pagsamahin ng mga tagagawa ang kanilang sariling mga kakayahan sa kagamitan at mga katangian ng proseso upang maisama ang mga kinakailangan sa proseso sa yugto ng disenyo.
Halimbawa, maaaring suportahan ng Jiaxing Dingshi Machinery Manufacturing Co., Ltd ang pagproseso at pagmamanupaktura ng mga kumplikadong istruktura na may mga advanced na kagamitan tulad ng 15,000 metro kuwadrado ng panloob na espasyo ng produksyon, 6 metro × 3.5 metrong malaking gantri processing center, at 30 kW laser sheet cutting machine. Ang 20 propesyonal na teknikal na designer nito ay may malakas na kakayahan sa conversion ng disenyo ng pagguhit, at tumpak na mako-convert ang na-optimize na structural na disenyo sa mga producible process drawing, na tinitiyak na ang topology optimization, pagpili ng materyal at iba pang mga solusyon ay ipinapatupad sa aktwal na produksyon - tulad ng paggamit ng 600-toneladang bending machine upang makamit ang pinagsama-samang paghuhulma ng malalaking thin-walled na mga bahagi at bawasan ang splicing; sa pamamagitan ng 50 welding equipment ng iba't ibang uri at ang napakahusay na kasanayan ng 60 certified welders, ang lakas at katumpakan ng mga kumplikadong welds ay ginagarantiyahan, na nagbibigay ng maaasahang suporta sa proseso para sa structural optimization.
